アルファフロ®

スラリーポンプ部品

ウォーマン AH ポンプ部品を AlphaFlo から交換

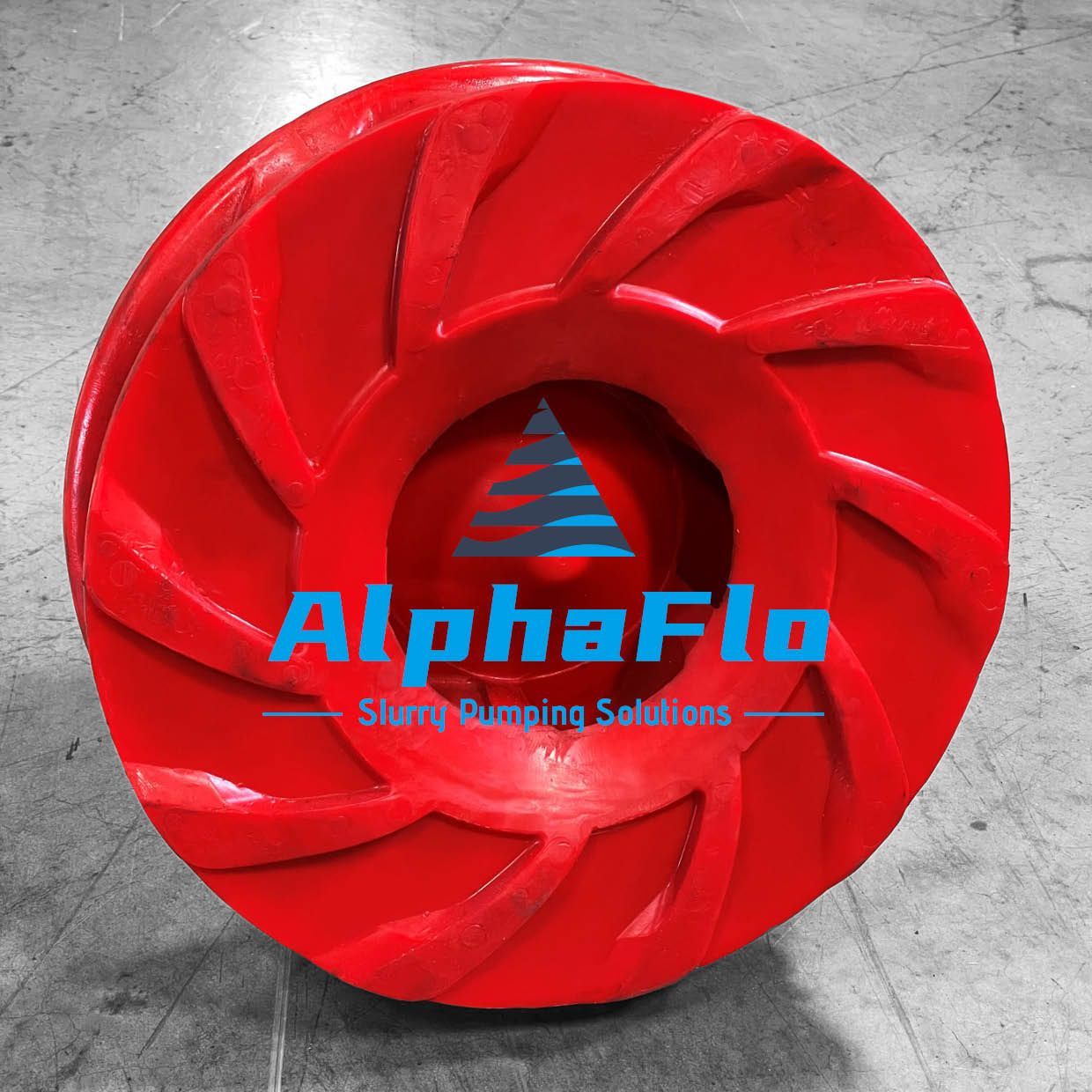

AlphaFlo® は、寸法交換可能で材質が同等の OEM Warman AH ポンプ部品のウェットエンド - 金属、ゴム、ポリウレタン製のインペラとライナーを製造および販売しています。


    OEM Warman AH ヘビーデューティ横型スラリー ポンプは、最小限のメンテナンス要件で高研磨性、高密度のスラリーを連続的にポンピングするように設計されており、コンポーネントの摩耗寿命にわたって高い効率を維持します。成形インペラとルーズライナーは、さまざまなエラストマーで入手できます。ルースメタルライナーとインペラは、耐摩耗性合金やさまざまな耐食性金属でもご利用いただけます。金属またはゴムのライナーとインペラ、またはその両方の組み合わせは、同じポンプ内で交換可能であり、さまざまな用途での使用が容易になります。外形寸法は金属ポンプとゴムポンプの両方に共通であり、パイプラインや土木設備の再加工を必要とせずに互換性が可能です。同じフレーム サイズの金属およびゴムでライニングされたポンプの構成では、同じベース、ベアリング アセンブリ、スタッフィング ボックス、シャフト スリーブが使用されるため、在庫の保有が最小限に抑えられます。ご要望に応じて、ポリウレタン、ステンレス鋼、セラミック、およびさまざまな耐摩耗性合金も利用可能です。

宣言 : すべての OEM ウォーマン ポンプおよびウォーマン ポンプの部品名、番号、説明は参考用です。 AlphaFlo のスラリー ポンプ部品は OEM と互換性がありますが、AlphaFlo は OEM と提携していません。

OEM ポンプのタイプとモデルの互換性

OEMブランド ウォーマンポンプモデル ウォーマンポンプリスト
ウォーマンポンプ 1.5/1BAH 1.5/1B-AH
ウォーマンポンプ 2/1.5BAH 2/1.5B-AH
ウォーマンポンプ 3/2 CAH 3/2C-AH
ウォーマンポンプ 3/2CCAH 3/2CC-AH
ウォーマンポンプ 4/3 カナダ 4/3C-AH
ウォーマンポンプ 4/3 すでに 4/3D-AH
ウォーマンポンプ 4/3 ダダ 4/3DD-AH
ウォーマンポンプ 6/4 すでに 6/4D-AH
ウォーマンポンプ 6/4 ダダ 6/4DD-AH
ウォーマンポンプ 6/4 EAH 6/4E-AH
ウォーマンポンプ 6/4 ええやん 6/4EE-AH
ウォーマンポンプ 8/6 ああ 8/6E-AH
ウォーマンポンプ 8/6 えー 8/6EE-AH
ウォーマンポンプ 8/6 ファー 8/6F-AH
ウォーマンポンプ 8/6 FFAH 8/6FF-AH
ウォーマンポンプ 8/6 RAH 8/6R-AH
ウォーマンポンプ 10/8 FAH 10/8F-AH
ウォーマンポンプ 10/8 FFAH 10/8FF-AH
ウォーマンポンプ 10/8 10/8ST-AH
ウォーマンポンプ 12/10 FAH 12/10F-AH
ウォーマンポンプ 12/10 12/10ST-AH
ウォーマンポンプ 14/12 FAH 14/12F-AH
ウォーマンポンプ 14/12 14/12ST-AH
ウォーマンポンプ 16/14 ガー 16/14G-AH
ウォーマンポンプ 16/14 運 16/14TU-AH
ウォーマンポンプ 20/18 運 20/18 トゥアー
ウォーマンポンプ 20/18 アラブ首長国連邦 20/18U-AH

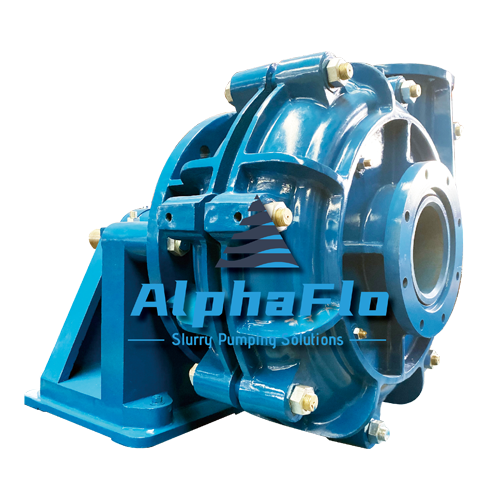

WARMAN AH PUMP

スラリーポンプのウェットエンド部品

  • warman ah pump drawing dwg pdf

    スライドのタイトル

    Write your caption here
    ボタン

ゴムとエラストマー

AlphaFlo は、スラリー ポンプの接液部の大部分に、さまざまな用途で長寿命と耐摩耗性を発揮する幅広い天然ゴムおよび合成エラストマーを供給しています。

    天然ゴム(R08/R26/R33/R55)ネオプレン(S42)ハイパロン(S31)EPDM(S01)ニトリル(S10)ウレタン(U01/U02/U03/U38)


高クロム白鉄

AlphaFlo 鋳造スラリー ポンプの摩耗部品は、最も過酷な研磨用途に対応でき、関連するすべての ASTM 規格に準拠しています。当社で最も人気のある 27 ～ 30% の高クロム冶金は、ブリネル硬度 600+ が保証されています。他の腐食用途には、さまざまな代替冶金も利用できます。 (A05/A07/A33/A49/A51/A61)

メタルウェットエンドパーツ

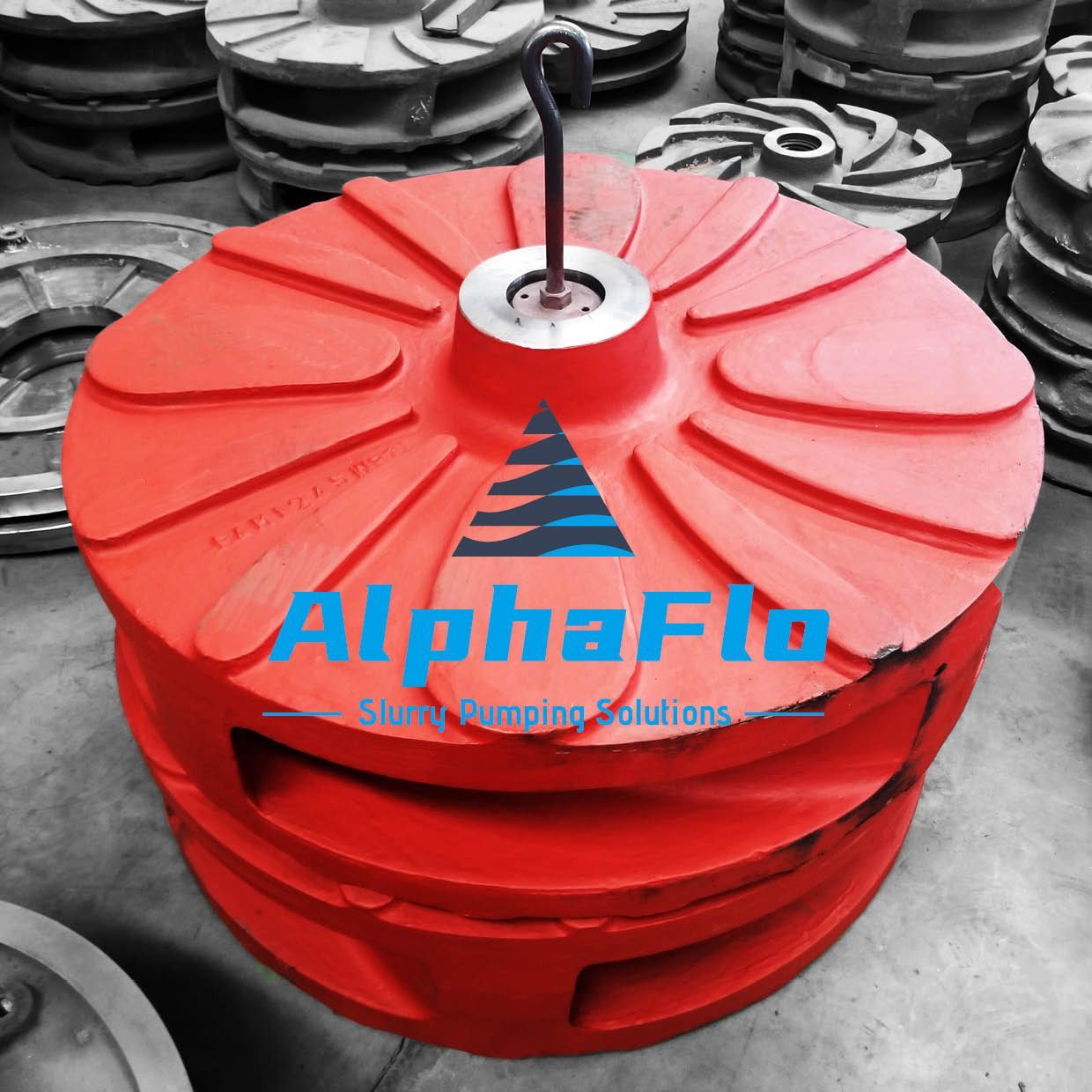

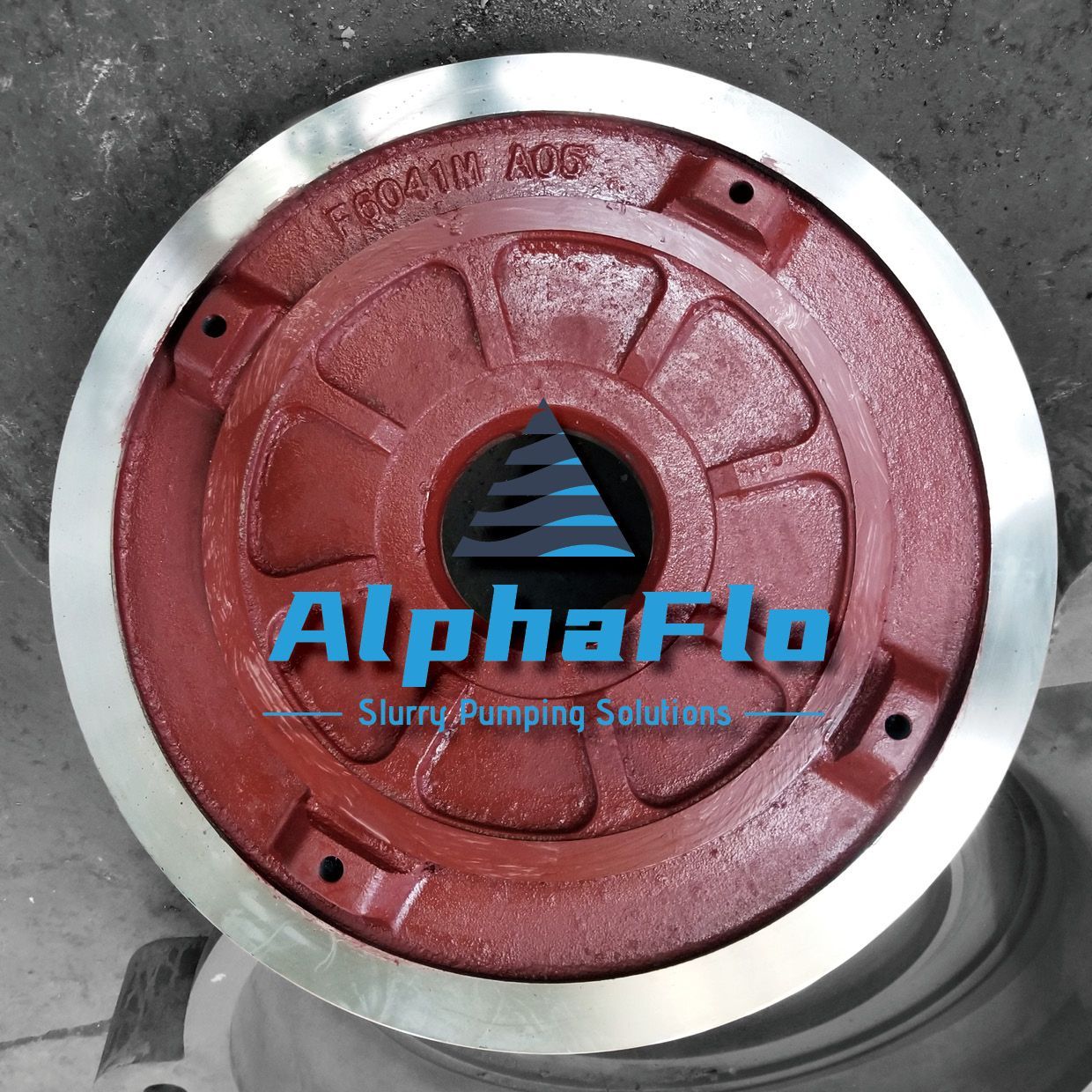

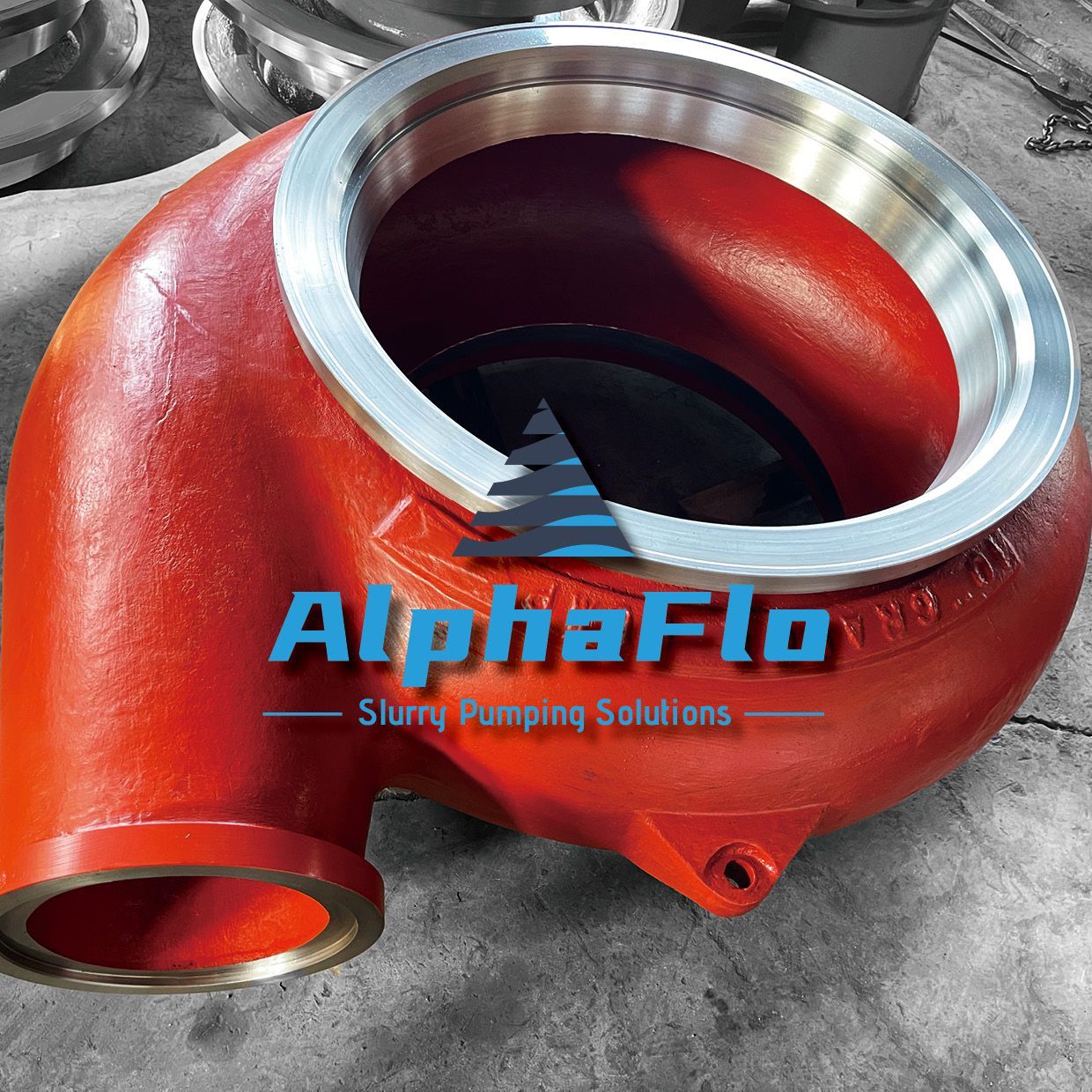

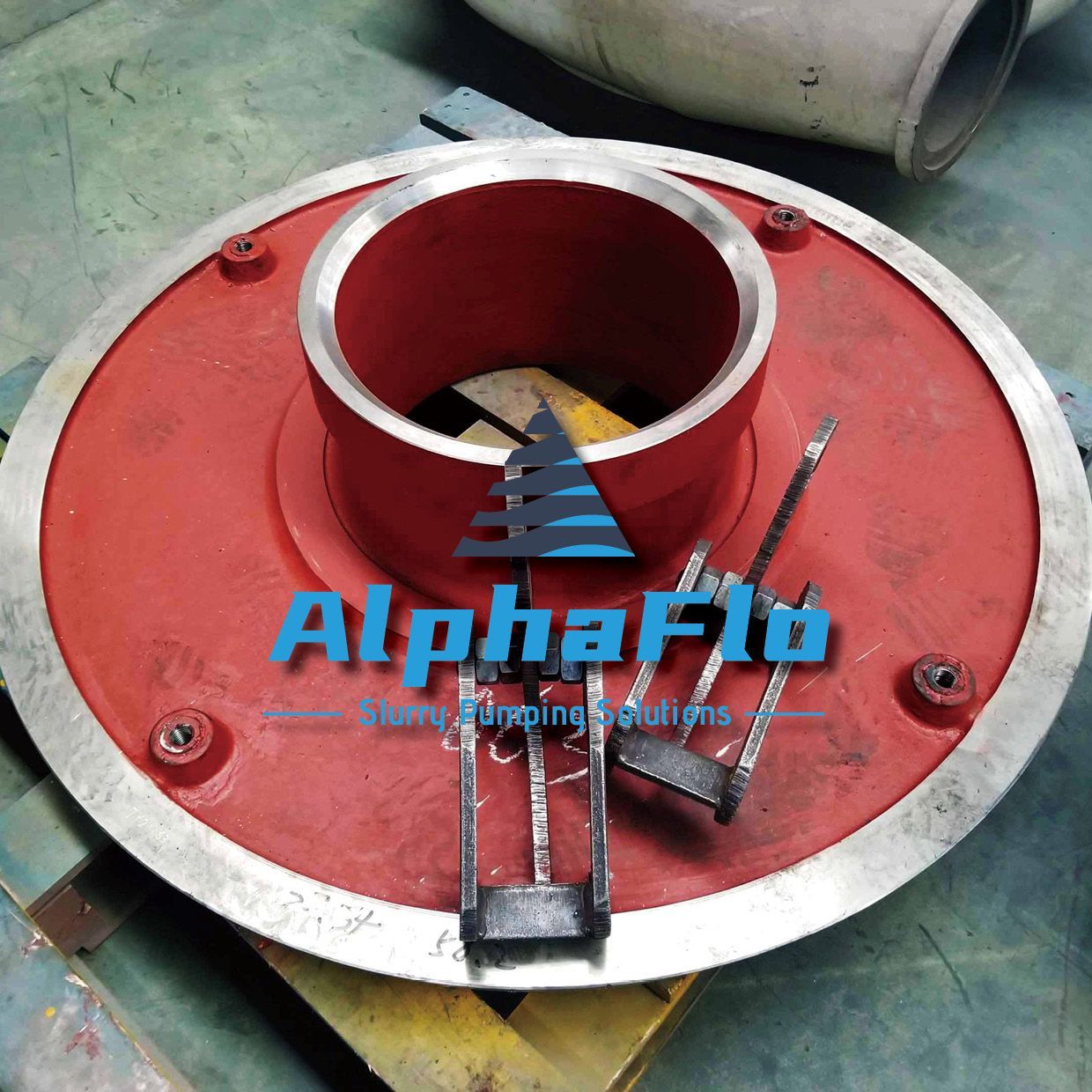

    インペラ - 147&145ボリュートライナー - 110スロートブッシュ - 083FPLインサート - 041

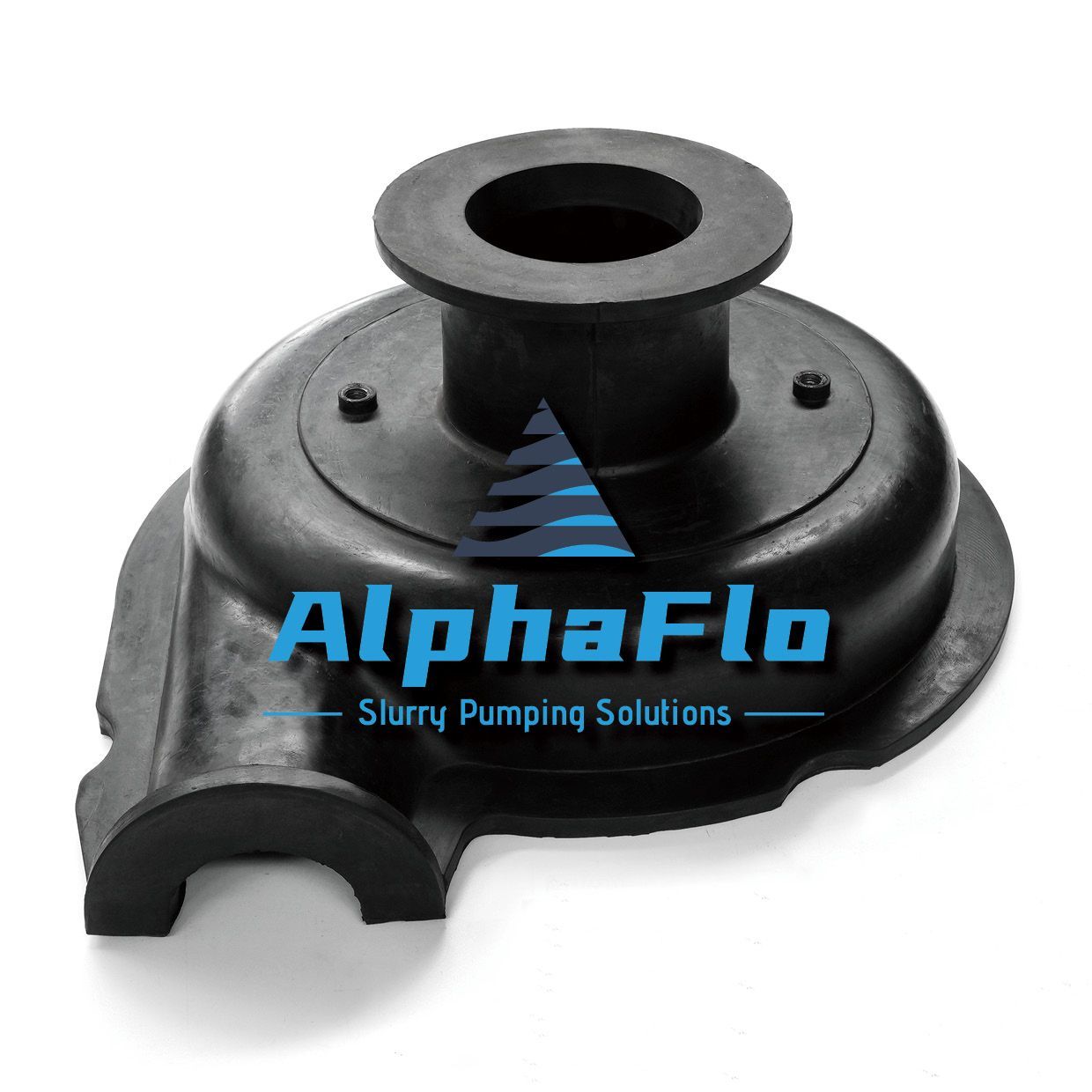

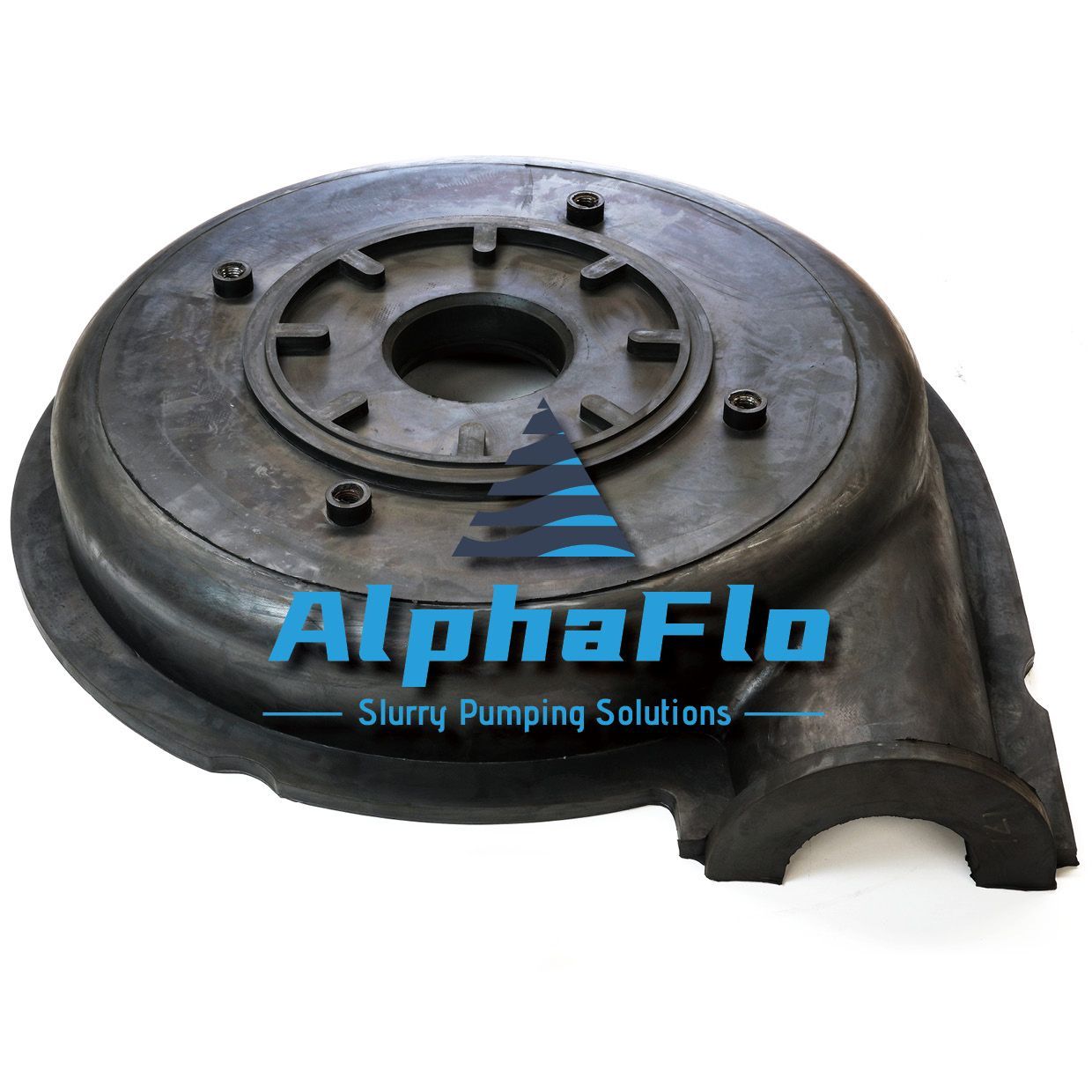

ゴム製ウェットエンド部品

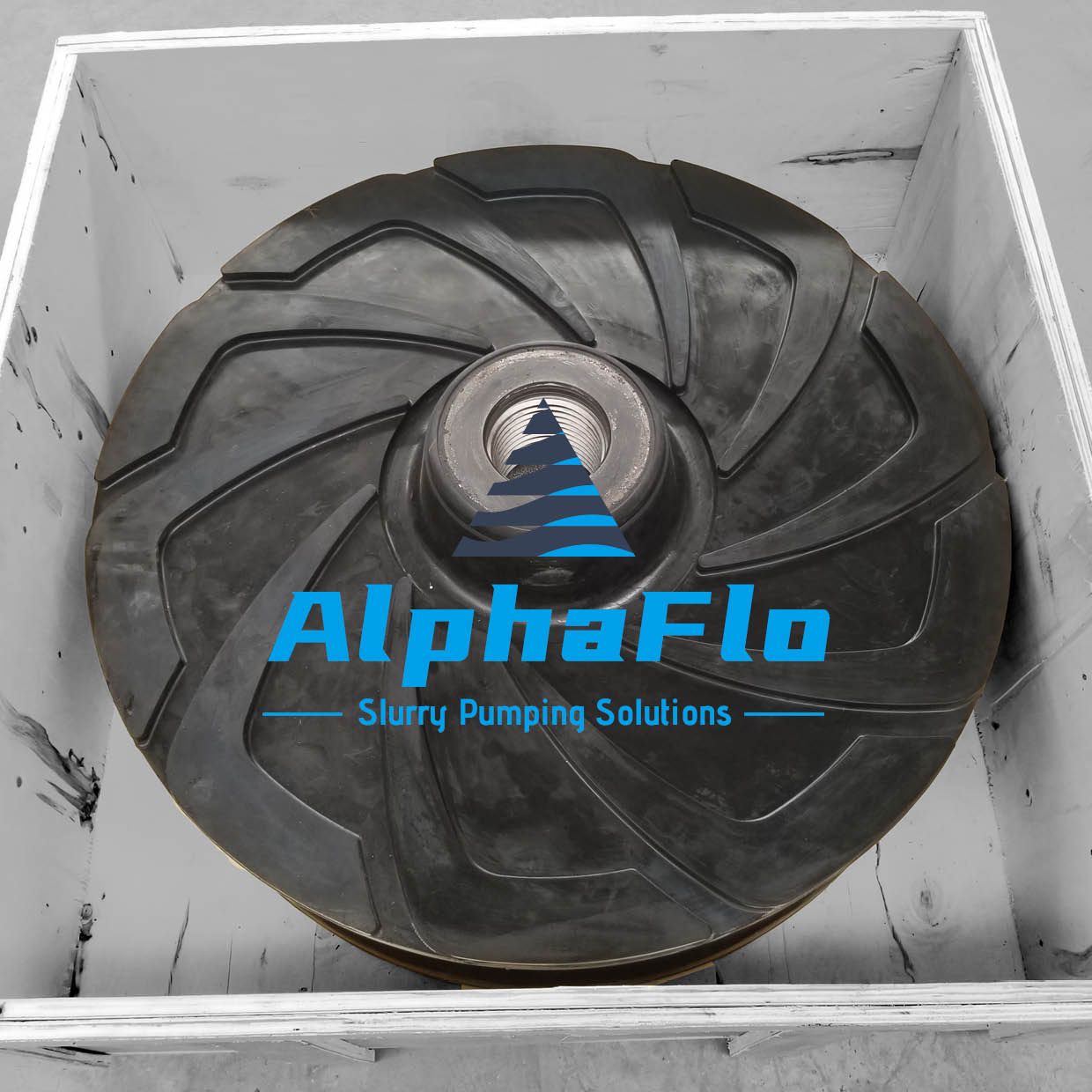

    インペラ 147&127&145 フレーム プレート ライナー - 036&043 カバー プレート ライナー - 017&018 スロートブッシュ - 083FPL インサート - 041


メカニカルエンド

    ベース - 003フレーム -032 & カバープレート - 013ベアリングアセンブリ - 005

スラリーポンプの金属ウェットエンド部品

OEM堰 ポンプサイズ フレームタイプ ポンプシリーズ オプション FPLインサート ボリュートライナー インペラ 喉ブッシュ その他
ウォーマンポンプ 1.5/1 B ああ 標準 B1041A05 B1110A05 B1127A05
ウォーマンポンプ 1.5/1 B ああ メカニカルシール B1041MS1A05 B1110A05 B1127A05
ウォーマンポンプ 2/1.5 B ああ 標準 B15041A05 B15110A05 B15127A05
ウォーマンポンプ 2/1.5 B ああ ハイシール B15041HSPRA05 B15110A05 B15127A05
ウォーマンポンプ 3/2 C/CC ああ 標準 C2041A05 C2110A05 C2147A05
ウォーマンポンプ 3/2 C/CC ああ ハイシール C2041HS1A05 C2110A05 C2147A05
ウォーマンポンプ 3/2 C/CC ああ メカニカルシール C2041MS1A05 C2110A05 C2147A05
ウォーマンポンプ 3/2 C/CC ああ に関して C2041MS1A05 C2110WRT1A05 C2145WRT1A05
ウォーマンポンプ 4/3 C/CC/D/DD ああ 標準 D3041A05 D3110A05 D3147A05
ウォーマンポンプ 4/3 C/CC/D/DD ああ ハイシール D3041HS1A05 D3110A05 D3147A05
ウォーマンポンプ 4/3 C/CC/D/DD ああ メカニカルシール D3041MS1A05 D3110A05 D3147A05
ウォーマンポンプ 4/3 C/CC/D/DD ああ に関して D3041MS1A05 D3110WRT1A05 D3145WRT1A05
ウォーマンポンプ 4/3 D/DD/E/EE ああ 標準 E4041MA05 E4110A05 E4147A05 E4083A05
ウォーマンポンプ 6/4 D/DD/E/EE ああ ハイシール E4041HS1A05 E4110A05 E4147A05 E4083A05
ウォーマンポンプ 6/4 D/DD/E/EE ああ メカニカルシール E4041HS1MS1A05 E4110A05 E4147A05 E4083A05
ウォーマンポンプ 6/4 D/DD/E/EE ああ メカニカルシール E4041MS1MA05 E4110A05 E4147A05 E4083A05
ウォーマンポンプ 6/4 D/DD/E/EE ああ に関して E4041MA05 E4110A05 E4145WRT1A05 E4083WRT1A05
ウォーマンポンプ 8/6 E/EE/F/FF ああ 標準 F6041MA05 F6110A05 F6147A05 F6083A05
ウォーマンポンプ 8/6 E/EE/F/FF ああ ハイシール F6041HS1A05 F6110A05 F6147A05 F6083A05
ウォーマンポンプ 8/6 E/EE/F/FF ああ メカニカルシール F6041HS1MS1A05 F6110A05 F6147A05 F6083A05
ウォーマンポンプ 8/6 E/EE/F/FF ああ メカニカルシール F6041MS1MA05 F6110A05 F6147A05 F6083A05
ウォーマンポンプ 8/6 E/EE/F/FF ああ に関して F6041MA05 F6110A05 F6145WRT1A05 F6083WRT1A05
ウォーマンポンプ 10/8 F/FF/G/ST ああ 標準 G8041MA05 G8110A05 G8147A05 G8083MA05 FAM8147A05
ウォーマンポンプ 10/8 F/FF/G/ST ああ ハイシール G8041HS1A05 G8110A05 G8147A05 G8083MA05 FAM8147A05
ウォーマンポンプ 10/8 F/FF/G/ST ああ メカニカルシール G8041MS1MA05 G8110A05 G8147A05 G8083MA05 FAM8147A05
ウォーマンポンプ 10/8 F/FF/G/ST ああ に関して G8041MA05 G8110A05 G8145WRT1A05 G8083WRT1A05 FAM8145WRT1A05
ウォーマンポンプ 12/10 F/FF/G/ST ああ 標準 G10041MA05 G10110A05 G10147A05 G10083MA05 FAM10147A05
ウォーマンポンプ 12/10 F/FF/G/ST ああ ハイシール G10041HS1A05 G10110A05 G10147A05 G10083MA05 FAM10147A05
ウォーマンポンプ 12/10 F/FF/G/ST ああ メカニカルシール G10041MS1A05 G10110A05 G10147A05 G10083MA05 FAM10147A05
OEM堰 ポンプサイズ フレームタイプ ポンプシリーズ オプション FPLインサート ボリュートライナー インペラ 喉ブッシュ その他
ウォーマンポンプ 12/10 F/FF/G/ST ああ に関して G10041MA05 G10110A05 G10145WRT1A05 G10083WRT1A05 FAM10145WRT1A05
ウォーマンポンプ 14/12 F/FF/G/ST ああ 標準 G12041MA05 G12110A05 G12147A05 G12083MA05 FAM12147A05
ウォーマンポンプ 14/12 F/FF/G/ST ああ ハイシール G12041HS1A05 G12110A05 G12147A05 G12083MA05 FAM12147A05
ウォーマンポンプ 14/12 F/FF/G/ST ああ メカニカルシール G12041MS1MA05 G12110A05 G12147A05 G12083MA05 FAM12147A05
ウォーマンポンプ 14/12 F/FF/G/ST ああ に関して G12041MA05 G12110A05 G12145WRT1A05 G12083WRT1A05 FAM12145WRT1A05
ウォーマンポンプ 16/14 G/H/TU ああ 標準 H14041MA05 H14110A05 H14147A05 H14083MA05 GAM14147A05
ウォーマンポンプ 16/14 G/H/TU ああ メカニカルシール H14041MS1A05 H14110A05 H14147A05 H14083MA05 GAM14147A05
ウォーマンポンプ 16/14 G/H/TU ああ に関して H14041MA05 H14110A05 H14145WRT1A05 H14083WRT1A05 GAM14145WRT1A05
ウォーマンポンプ 20×18 G/H/TU/U ああ 標準 U18041MA05 U18110A05 TU18147A05 U18083MA05 GAM18147A05
ウォーマンポンプ 20×18 G/H/TU/U ああ 標準 U18041TL1MA05 U18110TL1A05 TU18147A05 U18083TL1MA05 GAM18147A05

スラリーポンプのゴム製ウェットエンド部品

OEM堰 ポンプサイズ フレームタイプ シリーズ オプション カバープレートライナー フレームプレートライナー インペラ 喉ブッシュ FPLインサート その他
ウォーマンポンプ 1.5/1 B ああ 標準 B1017R55 B1036MR55 B1052R55 B1127R55
ウォーマンポンプ 1.5/1 B ああ ハイシール B1017R55 B1036HS1R55 B1052R55 B1127R55
ウォーマンポンプ 1.5/1 B ああ メカニカルシール B1017R55 B1036MS1MR55 B1052R55 B1127R55
ウォーマンポンプ 1.5/1 B ああ メカニカルシール B1017R55 B1036-19MR55 B1052R55 B1127R55
ウォーマンポンプ 2/1.5 B ああ 標準 B15017R55 B15036MR55 B15127R55
ウォーマンポンプ 2/1.5 B ああ ハイシール B15017R55 B15036HS1MR55 B15127R55
ウォーマンポンプ 2/1.5 B ああ メカニカルシール B15017R55 B15036MS1MR55 B15127R55
ウォーマンポンプ 2/1.5 B ああ メカニカルシール B15017R55 B15036-19MR55 B15127R55
ウォーマンポンプ 3/2 C/CC ああ 標準 C2017MR55 C2036MR55 C2127R55 C2147R55
ウォーマンポンプ 3/2 C/CC ああ ハイシール C2017MR55 C2036HS1R55 C2127R55 C2147R55
ウォーマンポンプ 3/2 C/CC ああ メカニカルシール C2017MR55 C2036MS1MR55 C2127R55 C2147R55
ウォーマンポンプ 3/2 C/CC ああ メカニカルシール C2017MR55 C2036-19MR55 C2127R55 C2147R55
ウォーマンポンプ 3/2 C/CC ああ に関して C2017WRT1R55 C2036MR55 C2145WRT1R55
ウォーマンポンプ 4/3 C/CC/D/DD ああ 標準 D3017MR55 D3036MR55 D3147R55
ウォーマンポンプ 4/3 C/CC/D/DD ああ ハイシール D3017MR55 D3036HS1R55 D3147R55
ウォーマンポンプ 4/3 C/CC/D/DD ああ メカニカルシール D3017MR55 D3036MS1R55 D3147R55
ウォーマンポンプ 4/3 C/CC/D/DD ああ メカニカルシール D3017MR55 D3036TL1-19MR55 D3147R55
ウォーマンポンプ 4/3 C/CC/D/DD ああ に関して D3017WRT1R55 D3036MR55 D3145WRT1R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ 標準 E4018R55 E4036MR55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ ハイシール E4018R55 E4036HS1R55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ ハイシール E4018R55 E4036TL1HS1R55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ メカニカルシール E4018R55 E4036MS1MR55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ メカニカルシール E4018R55 E4036-19MR55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ メカニカルシール E4018R55 E4036TL1-19MR55 E4147R55 E4083R55
ウォーマンポンプ 6/4 D/DD/E/EE ああ に関して E4018R55 E4036MR55 E4145WRT1R55 E4083WRT1R55
ウォーマンポンプ 8/6 E/EE/F/FF ああ 標準 F6018R55 F6036MR55 F6147R55 F6083R55
ウォーマンポンプ 8/6 E/EE/F/FF ああ ハイシール F6018R55 F6036HS1R55 F6147R55 F6083R55 F6036TL1HS1R55
ウォーマンポンプ 8/6 E/EE/F/FF ああ TL1 F6018TL1R55 F6036TL1R55 F6147R55 F6083R55 F6018SRTL1R55
ウォーマンポンプ 8/6 E/EE/F/FF ああ メカニカルシール F6018R55 F6036MS1MR55 F6147R55 F6083R55
OEM堰 ポンプサイズ フレームタイプ シリーズ オプション CPライナー FPライナー インペラ 喉ブッシュ FPLインサート その他
ウォーマンポンプ 8/6 E/EE/F/FF ああ メカニカルシール F6018TL1R55 F6016TL1-19MR55 F6147R55 F6083R55
ウォーマンポンプ 8/6 E/EE/F/FF ああ に関して F6018R55 F6036R55 F6145WRT1R55 F6083WRT1R55
ウォーマンポンプ 10/8 F/FF/G/ST ああ 標準 G8018R55 G8036MR55 G8147R55 G8083MR55 FAM8147R55
ウォーマンポンプ 10/8 F/FF/G/ST ああ ハイシール G8018R55 G8036HS1R55 G8147R55 G8083MR55 G8018SRR55
ウォーマンポンプ 10/8 F/FF/G/ST ああ メカニカルシール G8018R55 G8036MS1MR55 G8147R55 G8083MR55 FAM8147R55
ウォーマンポンプ 10/8 F/FF/G/ST ああ TL1 G8018TL1R55 G8036TL1MR55 G8147R55 G8083MR55 G8018SRTL1R55
ウォーマンポンプ 10/8 F/FF/G/ST ああ TL1HS1 G8018TL1R55 G8036TL1HS1R55 G8147R55 G8083MR55 FAM8147R55
ウォーマンポンプ 10/8 F/FF/G/ST ああ メカニカルシール G8018R55 G8036MS1MR55 G8147R55 G8083MR55
ウォーマンポンプ 10/8 F/FF/G/ST ああ に関して G8018R55 G8036MR55 G8145R55 G8083WRT1R55
ウォーマンポンプ 12/10 F/FF/G/ST ああ 標準 G10018MR55 G10036MR55 G10147R55 G10083MR55 FAM10147R55
ウォーマンポンプ 12/10 F/FF/G/ST ああ TL1 G10018TL1MR55 G10036TL1MR55 G10147R55 G10083MR55 FAM10147R55
ウォーマンポンプ 12/10 F/FF/G/ST ああ ハイシール G10018MR55 G10036HS1R55 G10147R55 G10083MR55 FAM10147R55
ウォーマンポンプ 12/10 F/FF/G/ST ああ TL1HS1 G10018TL1MR55 G10036TL1HS1MR55 G10147R55 G10083MR55 FAM10147R55
ウォーマンポンプ 12/10 F/FF/G/ST ああ に関して G10018MR55 G10036MR55 G10145WRT1R55 G10083WRT1R55 FAM10145WRT1R55
ウォーマンポンプ 14/12 F/FF/G/ST ああ 標準 G12018MR55 G12043MR55 G12147R55 G12083MR55 G12041MR55 FAM12147R55
ウォーマンポンプ 14/12 F/FF/G/ST ああ TL1 G12018TL1MR55 G12043TL1MR55 G12147R55 G12083MR55 G12041MR55 FAM12147R55
ウォーマンポンプ 14/12 F/FF/G/ST ああ に関して G12018MR55 G12043MR55 G12145WRT1R55 G12083WRT1R55 G12041MR55
ウォーマンポンプ 16/14 G/H/TU ああ 標準 H14018MR55 H14043MR55 GAM14147R55 H14083MR55 H14041MR55
ウォーマンポンプ 16/14 G/H/TU ああ TL1 H14018TL1MR55 H14043TL1MR55 GAM14147R55 H14083MR55 H14041MR55
ウォーマンポンプ 16/14 G/H/TU ああ に関して H14018TL1MR55 H14043TL1MR55 H14145WRT1R55 H14083WRT1R55 H14041MR55
ウォーマンポンプ 20×18 G/H/TU/U ああ 標準 U18018MR55 U18043MR55 TU18147R55 U18083MR55 U18041MR55
ウォーマンポンプ 20×18 G/H/TU/U ああ TL1 U18018TL1MR55 U18043TL1MR55 TU18147R55 U18083TL1MR55 U18041TL1MR55

  • OEM WARMAN® ポンプ部品の構成は何ですか?

      Warman ポンプの各部品には、一意の名前と 3 桁の基本部品番号があります。同じ名前の部品には、ポンプのサイズに関係なく、同じ基本部品番号が付いています。たとえば、すべての Warman ポンプのベアリング アセンブリの基本部品番号は 005 です。特定のポンプのコンポーネント部品をさらに定義するために、基本部品番号の前後に追加の文字と数字が追加されます。たとえば、部品番号 E4110A05 は、6/4E-AH ポンプ、E-4 のケーシングに適合するインペラを識別します。 -110-A05 「E」はポンプフレームタイプを意味します。 「4」メナスポンプ吐出量4インチ。「110」は基本品番、「A05」は部品材質です。

  • Warman® ポンプの部品番号の末尾コード「TL1」、「HS1」、および「MS1」は何を意味しますか?

      「TL1」は「厚手のライナー」を意味します。多くの場合、ボリュート ライナー、フレーム プレート ライナー インサート、スロートブッシュなどのスラリー ポンプのウェット エンド部品に使用されます。「TL1」部品は、他のポンプ部品の構成を変更することなく、標準部品を直接置き換えることができます。たとえば、Warman AH ポンプ 20/18 TU- AH.ボリュート ライナー U18110TL1A05(標準 U18110A05)スロートブッシュ U18083TL1MA05 (標準 U18083MA05)フレーム プレート ライナー インサート-FPL インサート.U18041TL1MA05 (標準 U18041MA05)

  • ウォーマンポンプのインペラ番号「147」と「145」は何を意味しますか?

    Weir Minerals Warman ブランドの遠心スラリー ポンプは、以下の各ポンプ モデル 145、147 などに多用途のインペラを提供します。

  • WARMAN® ポンプのウェットエンド部品とは何を意味しますか?

      通常、ウィアーウォーマンスラリーポンプは30〜40ユニットのコンポーネントで構成されており、ウェットエンド、メカニカルエンド、サポートエンドに細分化できます。ウェットエンドは、スラリーがインペラ、ボリュートライナー、バックライナーなどの部品を通過することを明確に認識しています。ポンプの機械部分には、ポンプ シャフト、シャフト スリーブ、シーリング構造、ベアリング アセンブリが含まれます。サポート エンドにはフレームとケーシング プレートが含まれます。摩耗部品には以下が含まれます。ウェットエンド部品といくつかの機械部品 - シャフト保護スリーブ、シャフトスリージンググランドパッキン、ランタンリング、ランタンリストリクター、エクスペラ、エクスペラリング、スタッフィングボックス。

  • OEM ウォーマンポンプ「WRT」部品とは何ですか?

    WRT は「摩耗低減技術」を意味し、効率を高め、摩耗性能を向上させるように設計された既存の Warman AH ポンプの優れたアップグレードです。

  • Warman® ポンプ部品の材料オプションとは何ですか?

      ウィアーウォーマンポンプ部品は主に金属またはゴムで作られています。インペラとライナーには高クロム白鉄の耐摩耗性と耐腐食性の金属（A05＆A07＆A33＆A49＆A51＆A61）、ステンレス鋼（C21＆C23＆C26＆C55）シャフトスリーブ＆ランタンリングまたはウェットエンド部品にはエンジニアリング鋼（E02＆E62＆E05＆E65）を使用し、シャフトと締結ボルト＆ナットに使用します。インペラ＆ウェアライナーには耐摩耗性天然ゴムR55のゴム、合成エラストマー-ネオプレン（S42） & ハイパロン (S31) & EPDM (S01) & ニトリル (S10) & ポリウレタン (U01 & U38 ) (インペラ & ライナー & O リング & ジョイントシール用)。複合材料: J04 & J05 & J21 & J31 セラミック & クロム & タングステンカーバイドコーティング鋼。

  • 在庫として ALPHAFLO® からどのようなポンプのスペアパーツを購入すればよいですか?

      前述したように、スラリーポンプのウェットエンド部品や一部の軸封部品は定期的に交換が必要な摩耗部品です。スラリー ポンプの摩耗を管理し、軽減することが、AlphaFlo® のお客様への取り組みです。AlphaFlo® の在庫バルク通常スラリー ポンプ モデルは、お客様へのリードタイムを最短にするために、濡れた部品をモデル化します。

  • ALPHAFLO® スラリー ポンプ部品は、純正の Weir Warman ポンプと 100% 交換可能ですか?

    60 年の歴史を持つ Weir Minerals Group Warman® ブランドの AH スラリー ポンプは、高耐久のスラリー ポンピング ソルトインの世界標準です。 AlphaFlo® の水平および垂直スラリー ポンプ部品は、2D 3D モデリングを使用して厳密にリバース エンジニアリングされています。最初の製品検査では、OEM 部品との比較が行われ、続いて適合性と材料のテストが行われます。すべてのインペラは性能テストを受けており、OEM Warman ポンプの性能と同等のサービス時間に対して保証されています。

  • 中国からの高品質のウォーマンポンプ部品交換サプライヤーはありますか?

    それがアルファフロです。

AlphaFlo® の信頼できる OEM アフターマーケット スラリー ポンプ部品。お気軽にお問い合わせください。
